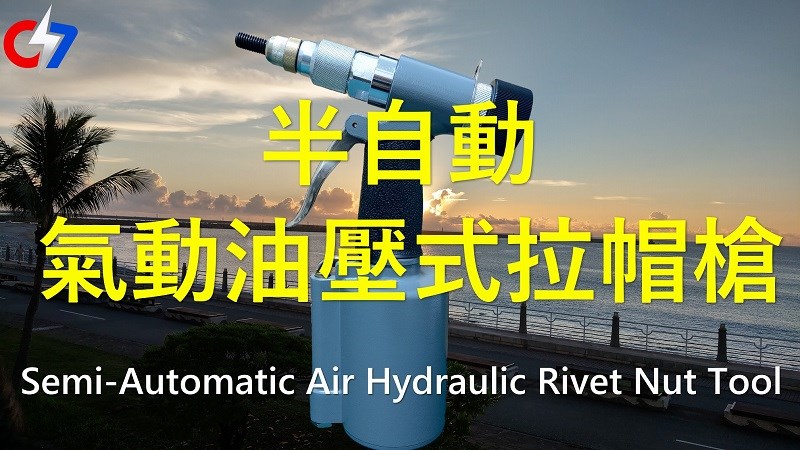

半自動氣動油壓式拉帽槍

AHRN-02 半自動氣動油壓式拉帽槍

產地：台中市

組裝形式：直拉式（ＳＰＩＮ　ＰＵＬＬ）

設定方式：行程控制／拉力控制

組裝行程：６～１０ｍｍ

入氣接頭規格：１／４＂

重量：１．６３Ｋｇ

建議輸入氣壓：８０～１１０　ＰＳＩ

輸出拉力範圍：７４０～１０００　Ｋｇｆ

使用須知：

１．ＡＨＲＮ－０２可透過拉槍上方中間有壓花的行程調整螺

　　帽來調整行程，位置越靠前方行程越大，實際可調整組裝

　　行程範圍在６～１３ｍｍ，但１３ｍｍ時，因為行程調整

　　螺帽完全沒有吃牙，組裝時可能會造成損壞，建議吃牙至

　　少３ｍｍ以上，使最大行程不超過１０ｍｍ。

２．拉力大小受到輸入氣壓影響，當輸入氣壓達１１０ｐｓｉ

　　時，本店實測最大拉力為１０００Ｋｇｆ左右，輸入氣壓

　　降至８０ｐｓｉ時，拉力也降至７４０Ｋｇｆ左右，可透

　　過氣動三點組合或調壓閥來控制拉槍的拉力輸出，其最大

　　拉力１０００Ｋｇｆ可組裝大部分Ｍ６以下拉帽。

３．此款拉槍雖然是行程調整控制的工具，但最小行程卻高達

　　６ｍｍ，因大部分拉帽的組裝行程都在３～５ｍｍ內可以

　　完成，故此拉槍大部分的組裝都是在超行程的情況下進行

　　由於Ｍ５以上拉帽及拉桿都可承受此槍最大拉力，使用上

　　並不會造成問題，但組裝Ｍ４拉帽時建議將輸入氣壓降至

　　７５ｐｓｉ以下，以免把拉桿或拉帽給拉壞。　　

４．建議加裝氣動三點組合（潤滑／排水／調壓）可提高產品

　　使用壽命及控制拉槍的拉力輸出。

５．ＡＨＲＮ－０２並無氣動馬達可自動進退料，進料及退料

　　請自行旋轉拉槍後方的手轉輪。

６．如欲更換槍頭，請先旋轉行程調整螺帽至最前端至脫落，

　　建議接上氣源並按下板機後旋轉該螺帽會較輕鬆，請使用

　　附贈的２個工具拆裝拉桿螺絲，並注意拉桿固定端的螺牙

　　是反牙，順時針方向轉是鬆開，反時針方向迫緊，裝回行

　　程調整螺帽時建議裝上氣管並按下板機讓拉桿退到最後方

　　會比較容易鎖上。

７．產品保固一年（不包含非正常損壞及耗材更換），若為非

　　正常損壞仍可付費保修，本店有零件備品可協助保修。
